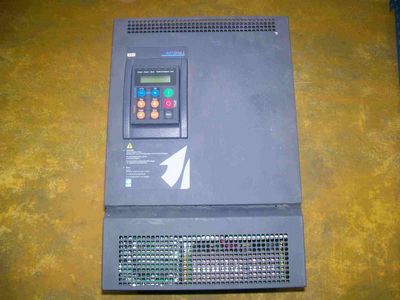

大连西威电梯变频器维修

发布者:普特变频器维修 发布时间:838

西威变频器维修常见系列:AVY系列、AVGL系列、AGY系列、AVO系列
西威变频器维修常见故障现象:运转速度不稳定维修、低速不稳定维修、上电就冒烟维修、速度不可控制维修、运转不出力维修、装置无显示维修、超速维修、电动机报警维修、频率加不上去维修。
二. 配线说明:
        U1,V1,W1变频器的进线输入
        U2,V2,W2变频器的输出
        +BR1,-C 接制动电阻
        1,2模拟量输入端 12(ENERGE)使能信号
        13(FWD)正转 14(REV)反转
        19(COM) 公共端
        36(SPD1)多段速1 37(SPD2)多段速2
        38(SPD3)多段速3
        80,82(DRIVE OK)故障输出
        83,85(BRAKE)抱闸检测输出
        由于变频器内部控制板的0V和变频器的地是连通的,而我们主板的0V和地是不连通的,在有些场合,变频器的0V和主板的0V就存在着压差,会导致主板反馈口或变频器分频卡的损坏。变频器控制板上(拆下分频卡就可以看到)有个S24的跳线,需将该跳线拔掉(V3.5版请剪掉S35的连接线),变频器中的零和地就分开了,小功率的变频器中电源板上还有个红色的S1跳线,位置就在风扇控制线的下方,必须拔掉S1跳线才可能将零和地彻底分开,另外请注意,控制板上也有个S1的跳线,用于版本的初始化,这跳线不能拔去,否则所有参数将全部初始化。如果实在不能分开,请将开关电源上的0V和地连起来,这就保证变频器控制板的0V和主板的0V同电位。

        分频卡EXP-E上的XF0端子
        分频卡上的跳线S1,S2决定分频系数,1分频(S1-OFF,S2-OFF),2分频(S1-OFF,S2-ON),4分频(S1-ON,S2-OFF),8分频(S1-ON,S2-ON)
        编码器尽量选用海德汉的1387型号,而487编码器有些地方能匹配,有些地方却不行。
        关于1387的接线请注意:
        将插件正对着看,上面有凸出部分为TOP,上层为b,下层为a,从右到左分别使1到7;
        其接线如下:
        6b(A+),2a(A-),3b(B+),5a(B-),4b(R+),4a(R-),7b(C+),1a(C-),2b(D+),6a(D-),1b(5V),5b(0V)
        三. 菜单和参数:(参数以宁波欣达的WYJ-D-250-1000S6同步主机为例)
        主机参数:曳引轮直径410mm,梯速2.5m/s,曳引比:2:1
        额定转速:235r/min 功率:17.4KW 电流42A
        反电势:260V 转矩:707 频率:47HZ
        Menus:(一级目录)
        1. MONITOR(监控)
        2. STARTUP(启动)
        3. TRAVEL(驱动)
        4. REGULATION PARAM(调节参数)
        5. I-O CONFIG(I-O配置)
        6. ALARM CONFIG(报警配置)
        7. COMMUNICATION(通讯)
        8. APPL CARD CONFIG(APPL卡配置)
        9. CUSTOM FUNCTIONS(客户功能)
        10. SERVICE(服务功能:无齿自动定位用)
        二级目录介绍
        STARTUP:
        1. Startup config( 启动配置)
        (1).Enter setup mode
        DRIVE DATA
        Mains voltage 400V
        Ambient temp 40
        Switching freq 8kHz
        Spd ref/fbk res 0.03125rpm(SIN/COS编码器要设为该值)
        MOTOR DATA
        Rated voltage 380 V
        Rated current 42 A
        Rated speed 235 rpm
        Pole pairs(极对数)12 请注意该值为极数的一半:P=f*120/N=47*120/235=24
        Torque constant 707/42=16.833 Nm/A(根据额定转矩除以额定电流算出来)
        EMF constant (反电势) V*s(该参数设为0,电机自学习时可自动读入)
        Stator resist (定子阻值) ohm(该参数设为0,电机自学习时可自动读入)
        LsS inductance (阻抗值)
      H(该参数设为0,电机自学习时可自动读入)电机自整定时,请一定要将上面3个参数设为0,否则可能会导致变频器有给定信号而没有输出电流的情况发生。
        CURREG AUTOTUNE RESULTS
        Measured Rs ohm
        Measured DTL V
        Measured DTS ohm
        Measured LsSigma H
        电机自学习:
         设定好电机参数,
         进入Autotune ,再按Start
         短接变频器使能信号;
         按面板上I键,出现进度表
         自动进行电机自学习;
        学习完毕后要用Load setup 菜单保存参数
        (2).Load setup(保存设置)用于储存自学习电机参数
        (3).Mechanical data(机械数据)
        Travel units sel 选择Millimeters
        Gearbox ratio 变速比 2
        Pulley diameter 曳引轮直径 410
        Full scale speed 满速 235
        注意:机械数据一定要在电机自学习后才能设定,否则可能会出现有给定变频器无电流输出的现象。
        (4).Weights
        Car weight (轿箱重量) 1200 kg
        Counter weight(对重重量) 1650 kg
        Load weight(载重量) 1000 kg
        Rope weight (钢丝绳重量) 300 kg
        Motor inertia (电机惯量) 0.1 kg*m2
        Gearbox inertia (变速箱惯量) kg*m2
        (5).Landing zone(停靠区域)提前开门用
        Landing control disable 设为无效
        (6).Encoders config(编码器设置)
        Speed fbk sel Std encoder
        Std enc type 1. SinusoidalHall(正弦)。
        2. SinusoidalSinCos(正余弦编码器)选
