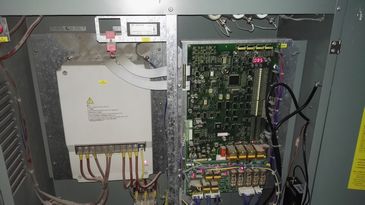

广州日立电梯变频器维修现场实拍
艾默生变频器维修前,一定要对故障代码有所了解,不然就无从下手。收集整理这些资料,也是为了和大家一起分享,希望能帮助到大家日后的维修工作。
故障代码 故障类型 故障代码 故障类型
POFF输入欠压 E008 输入缺相
E001 加速过流 E009 输出缺相
E002 减速过流 E010 模块保护
E003 恒速过流 E011 逆变过热
E004 加速过压 E012 整流过热
E005 减速过压 E016 读写故障
E006 恒速过压 E018 接触器未吸合
E007 控制电源过压 E019 电流检测电路故障
1、电流检测故障 (如报E019,E001):
(1)控制板Q1(15050026)坏。
(2)7840坏:在变频器通电时,用直流档,黑接5脚,红分别接6,7,8脚,值为2.5,2.5,5为正常,否则7840坏。
(3)小板坏:在变频器通电时,用直流档,黑接7840的5脚,红分别接小板的脚从左到右应为2.5,2.5,2.5,3.4 1.5 ,0,1.6。如值不 对,小板坏:此时可更换小板坏中的三个小IC(39030024 LMV393),如还不好,更换小板。
2、显示POFF:
驱动板上电POFF,测CVD电压正常应为2.6-2.7,如测得1.9,可能R51,R52,C36,C37,排线中的某一个坏,其中的电解电容坏的**多。只在带电机运行时报POFF,驱动板变压器也有可能坏。
3、缓冲电阻坏:
缓冲电阻和滤波大电容是成对的。如果其一坏,另一个很可能也坏。缓冲电阻坏也有可能是继电器不吸合(继电器坏或控制板坏,或与二者相连的电路上元件坏)引起。单相输入(220V)的变频器,特别要注意:如果无显示或炸机,很可能是用户接入了三相电(380V)引起的(可察控制板的故障记录:母线电压是否由310变为了540)。此时不断IPM的整流桥已坏,滤波大电容也坏(或炸裂或顶面凸起变硬)。如果只更换IPM后就上电,会听到“啪,啪”的响声(电容内的声音),应立即掉电,否则IPM的整流桥又会坏。发现一个大电容坏,****都换新的。因电容是易坏易老化的器件。
4、显示不稳:
先有显示,然后没有,风扇停下,电压只有12,此种现象一般是U1厚膜坏。 报故障E015:通电指示灯亮,键盘不亮,拨了风扇就好--风扇短路
5、不制动:
01180099,01180100,01180113,01180114 的制动管不在IPM内部,变频器炸机和不显示很可能就是在变频器停机制动时引起的,所以更换IPM后,一定要检测制动电路的好坏:制动光耦,制动管(MOS管不好测,可测其串联的续流二极管,正常应为0.37左右),门极电阻(也就是MOS管的门极电阻,正常应为100欧姆)。修好上电后,TD900 F093改为150,报E007,红接P(+),黑接PB,如电压在17-30跳动,制动正常。TD3200 F133=150 直流电压 270-350V 制动起作用。
6、炸整流桥:
如果测得部分整流桥损坏,而逆变桥全是好的,就有可能是正负母排之间打火引起。环境潮湿是主因,一般是有水滴在正负接线端子之间,或者是有水滴在正接线端子和散热器之间引起炸机的。此种坏机的接线端子绝缘性已变差,一定要更换,否则一上电又炸了。另一种原因就是滤波大电容短路(或炸裂或顶面凸起变硬),也要注意更换电容。
7、机器打嗝:
即风扇时快时慢,无显示。一般是控制板短路了,去掉控制板再上电,如还打嗝,有可能就是厚膜周边的器件坏了,例如TD1000大体积R56电阻27欧的阻值变大了很多,即打嗝保护电路自身坏了。开关电源不工作,可量其中一个电阻的电压,如有点电压且在跳变,说明开关电源已起振,但后面电路短路了(变压器脚间连锡,滤波电容碰歪),打嗝保护电路在起作用。如一点电压也没有,说明开关电源没起振,一般是厚膜坏或2844及附近器件坏。
8、风扇无力,转速慢:
EV1000的D6击穿。上电报8888:FECDF21U1板U8坏,有细小裂缝。EV1000如01180128,带载停机报8888:变压器电感量变差或PC9原副边绝缘不够。
9、按运行报8888:驱动光耦短路。
10、EV1000大体积:原故障是炸机,修好后运行无输出或E019,常坏的是U9。无输出有时Q2也坏。
11、EV1000小体积:原故障是炸机,修好后运行无输出,常是R13坏。故修炸机时,要养成习贯量一下R13是不是10欧。
12、TD3000上电显示POFF:
(1)、驱动板CVD电压在2.5V~2.8V是否正常?
(2)、驱动板IU、IV、IW电压是否正常?(电流检测电路)
(3)、控制板VREF基准电压是否正常?检查T1和2.5V的稳压管U24。
以上都正常的话,请重新烧写两个DSP程序。请注意擦除后要下电几秒再上电写入程序。否则,DSP坏。
整机修好上电显示正常后,要经过以下步骤才按运行,可减少炸机的可能性。
直流档红接“十”,黑分别接U V W: TD900,TD3200单相的都应为310v,TD900三相的都应为540v。 TD1000,TD3000,EV1000,EV2000都应为5-10V.
如不对,不能按运行,否则十有八九会炸机。此时应停机更换对应的光耦和二极管,再重复以上过程,直至电压对了才按运行。
13、显示E010:
上电显示E010,霍尔坏。运行显示E010,模块坏。
当变频器一上电就显示E010,应是电流检测电路本身有故障了。即变频器还没有运行,没有电流输出,但电路已检测到有输出电流了。小功率机常是TL082C 坏,大功率机常是霍尔坏。到底 U V W 哪相电流有问题?可用如下方法判断:
用表的mv档红接IU,IV,IW的测试点,正常应为0,如果哪个点偏高(例如 +10)或偏低(例如-10),就是对应相电流有问题。
例IV=1000mv,V相霍尔坏。当变频器上电显示正常,一按运行就显示E010,模块坏的可能性****。哪相模块坏,可用如下方法判断:上电,直流档红接“十”,黑分别接U V W,正常都应为5-10V,如其中一相偏高很多,此相模块坏。

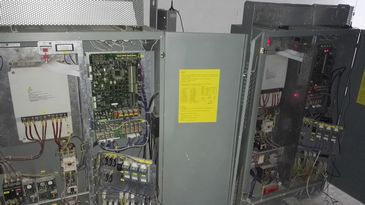

为大连某小区抢修日立电梯变频器维修现场
