大连西威电梯变频器维修

发布者:普特变频器维修 发布时间:1561

西威电梯变频器维修,大连变频器维修选型替换-认准普特变频器,多年经验毋庸置疑各种变频器故障原因现场诊断分析。

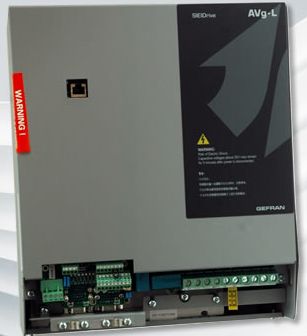

西威变频器维修主要有:Avy系列、AVO系列、AVS系列、AVGL系列、AGY系列;可修复西威变频器常见故障:无显示、缺相、过流、过压、欠压、过热、过载、接地、参数错误、有显示无输出、模块损坏等;

西威变频器主板型号: RV33-3 A-O V3.4 RV33-4NV-1 RV33-4 A-O
西威变频器驱动板型号:PV33-4L-18-400D
变频器电源板PV33-2-04;PV33-2-07;PV33-3-11;PV33-3-15;PV33-4-18;
PV33-4-22;PV33-4-45;PV33-4-55;变频器IGBT S8H59等。
西威PG卡 西威分频卡:TL-EXP-E V2.2 TL-EXP-DBSS 通讯卡
TL-EXP-E-AVS 分频卡


西子奥的斯电梯西威变频器故障代码
supply:供电电压故障

under voltage:欠电压
over voltahe:过电压
IGBT desaturat:IGBT故障
inst over cuureent:过电流
ground fault:接地故障
curr fbk loss:电流反馈故障
module OT:模块过热
heatsink OT:散热器过热
motor OT:电机过热
heatsink S OT:散热器传感器过热
rugulation S OT:调节板传感器过热
intake air SOT:环境温度传感器过热
cont fbk fail:接触器反馈故障
commcardfault:通讯故障
appl card fault:选件卡故障
drive overload:变频器过载
BU overload:电机过载
data lost:制动单元过载
brake fbk fail:数据丢失
door fbk fail:门驱反馈故障
spd fbk loss:速度反馈丢失

故障代码 故障名称 可能的原因 检  查
Failure supply 供电电压故障 供电电压故障
变频器内部可能导致故障 检查设备电源
复位并重新起动.若仍发生故障请与SIEI代理商联系
Under voltage 欠电压 直流母线下降到了额定值的65%以下
**常见的原因是设备电源故障
变频器内部故障也可能造成欠电压故障 若为暂时的电源电压中断,可复位后重新起动.
检查设备输入
若设备电源正常且发生了内部故障,请与SIEI代理商联系
Over voltage 过电压 变频器内部的直流环节电压超出了额定值的35%
减速时间太短
设备受到很高的过压峰值影响 调整减速时间
IGBT
Desaturat IGBT故障 变频器在IGBT桥或其门极驱动器中检查到了错误动作
干扰故障
器件失效 复位并重新起动.若仍发生故障请与SIEI代理商联系

变频器维修检测常用方法

  一)静态测试

  1、测试整流电路

  西威变频器内部直流电源的P端和N端,将万用表调到电阻X10档,红表棒接到P,黑表棒分别依到R、S、T,正常时有几十欧的阻值,且基本平衡。相反将黑表棒接到P 端,红表棒依次接到R、S、T,有一个接近于无穷大的阻值。将红表棒接到N端,重复以上步骤,都应得到相同结果。如果有以下结果,可以判定电路已出现异常,A.阻值三相不平衡,说明整流桥有故障。B.红表棒接P端时,电阻无穷大,可以断定整流桥故障或启动电阻出现故障。

  2、测试逆变电路

  将红表棒接到P端,黑表棒分别接U、V、W上,应该有几十欧的阻值,且各相阻值基本相同,反相应该为无穷大。将黑表棒N端,重复以上步骤应得到相同结果,否则可确定逆变模块有故障。

  二)动态测试

  在表态测试结果正常以后,才可进行动态测试,即上电试机。在上电前后必须注意以下几点:

  1、上电之前,须确认输入电压是否有误,将380V电源接入220V级变频器之中会出现炸机(炸电容、压敏电阻、模块等)。

  2、检查变频器各接播口是否已正确连接,连接是否有松动,连接异常有时可能会导致变频器出现故障,严重时会出炸机等情况。

  3、上电后检测故障显示内容,并初步断定故障及原因。

  4、如未显示故障,首先检查参数是否有异常,并将参数复归后,在空载(不接电机)情况下启动变频器,并测试U、V、W三相输出电压值。如出现缺相、三相不平衡等情况,则模块或驱动板等有故障。

  5、在输出电压正常(无缺相、三相平衡)的情况下,负载测试,尽量是满负载测试。

  三)故障判断

  1、整流模块损坏

  通常是由于电网电压或内部短路引起。在排除内部短路情况下,更换整流桥。在现场处理故障时,应重点检查用户电网情况,如电网电压,有无电焊机等对电网有污染的设备等。

  2、逆变模块损坏

  通常是由于电机或电缆损坏及驱动电路故障引起。在修复驱动电路之后,测驱动波形良好状态下,更换模块。在现场服务中更换驱动板之后,须注意检查马达及连接电缆。在确定无任何故障下,才能运行变频器。

  3、上电无显示

  通常是由于开关电源损坏或软充电电路损坏使直流电路无直流电引起,如启动电阻损坏,操作面板损坏同样会产生这种状况。

  4、显示过电压或欠电压

  通常由于输入缺相,电路老化及电路板受潮引起。解决方法是找出其电压检测电路及检测点,更换损坏的器件。

  5、显示过电流或接地短路

  通常是由于电流检测电路损坏。如霍尔元件、运放电路等。

  6、电源与驱动板启动显示过电流

  通常是由于驱动电路或逆变模块损坏引起。

  7、空载输出电压正常,带载后显示过载或过电流

  通常是由于参数设置不当或驱动电路老化,模块损坏引起。

  西威变频器故障监测划分

  1、状态故障监测:直流过/久压、直流过流、交流过流、速度偏差过大、接地故障、缺相等。

  2、硬件故障检测:电流板故障、触发板故障、IGBT故障、脉冲发生器故障等。

  3、系统故障监测:Watchdog故障、系统参数异常、时钟故障等。

  4、通讯故障监测:TIMEOUT、OVERRUN等。

  5、电源故障监测:当控制电源过高/过低时报警。
